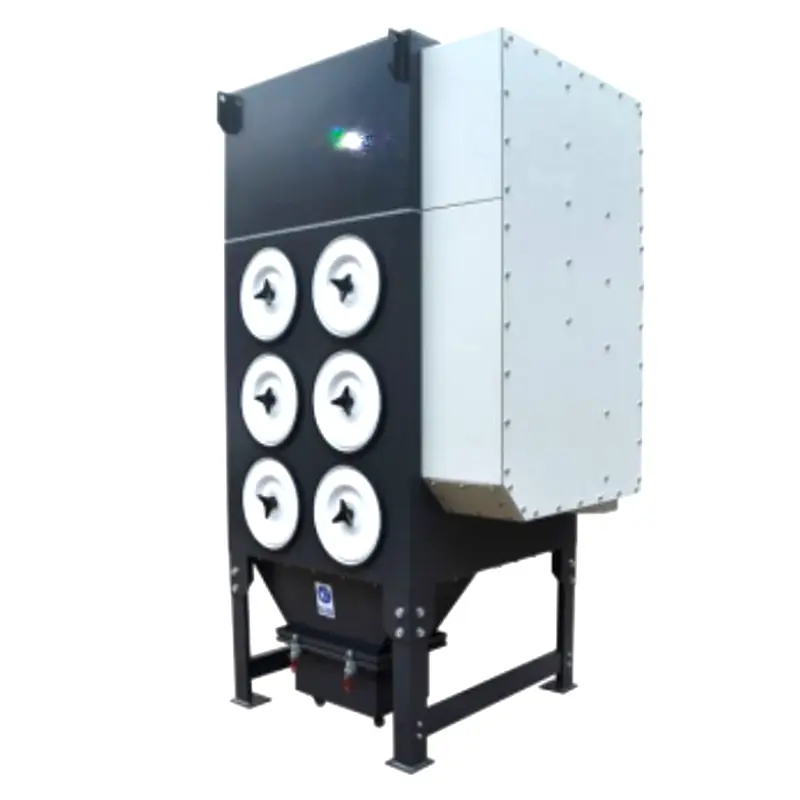

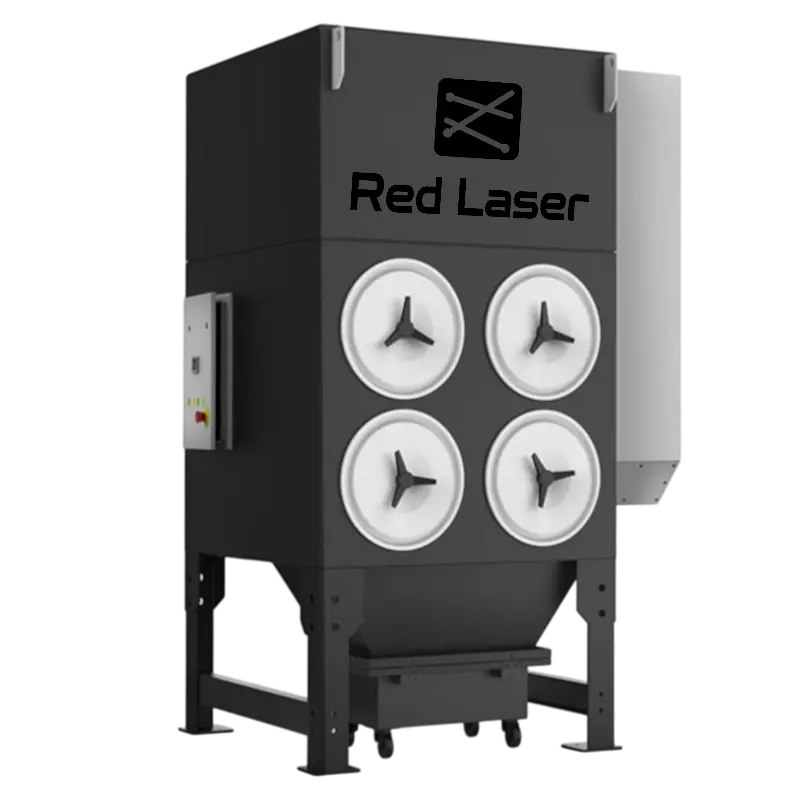

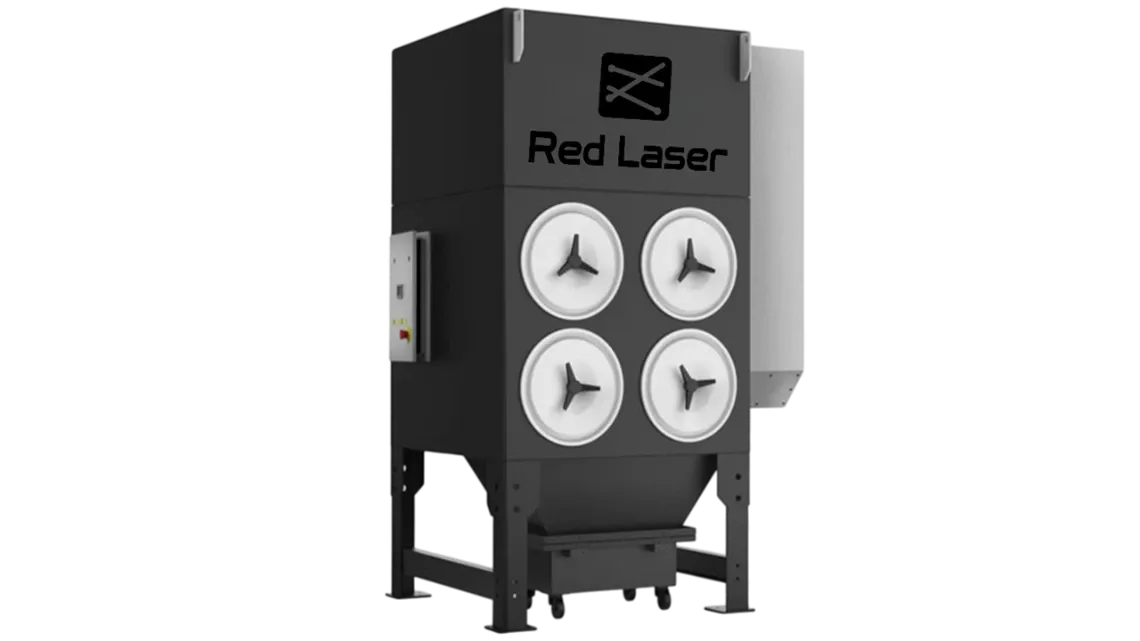

Redlaser Extractor RE-series

Su diseño compacto y robusto, junto con su control sencillo desde la máquina láser o mediante su pantalla táctil, facilitan la integración en líneas de producción existentes y un uso sin complicaciones en el día a día.

ESPECIFICACIONES
FUNCIONES

Modelo	RE-4F
Material de filtrado	HV F9 (Ahlstrom/TORAY)
EN 60335-2-69, Class M [%]	99.99%
Clasificacion ISO16890	ePM1 ≥ 80 %
Concentracion de particulas	<10
Numero de filtros	4
Caudal de aire	4000m³/h
Presión de vacío	3000mbar
Superficie de filtrado	80m2
Potencia del motor	5.5KW
Especificaciones potencia	400V (3P+E)
Requisitos aire comprimido	6bar
Peso	700kg

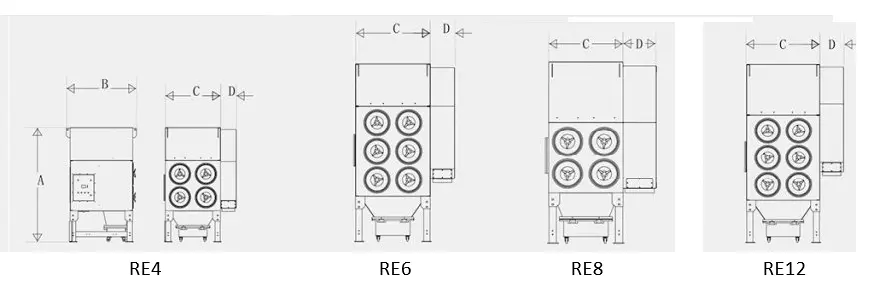

Altura (mm)	A：2198mm
Ancho (mm)	B：1348mm
Profundidad (mm)	C+D：409mm
Voladizo (mm)	D：303mm

RE-6F	RE-8F	RE-12F
HV F9 (Ahlstrom/TORAY)	HV F9 (Ahlstrom/TORAY)	HV F9 (Ahlstrom/TORAY)
99.99%	99.99%	99.99%
ePM1 ≥ 80 %	ePM1 ≥ 80 %	ePM1 ≥ 80 %
<10	<10	<10
6	8	12
6000m³/h	9000m³/h	10000m³/h
3600mbar	5000mbar	5000mbar
120m2	160m2	240m2
7.5KW	11KW	15KW
400V (3P+E)	400V (3P+E)	400V (3P+E)
6bar	6bar	6bar
900kg	1200kg	1800kg
A：2837mm	A：2575mm	A：2751mm
B：1423mm	B：2215mm	B：2215mm
C+D：1563mm	C+D：1469mm	C+D：2069mm
D：383mm	D：453mm	D：553mm
