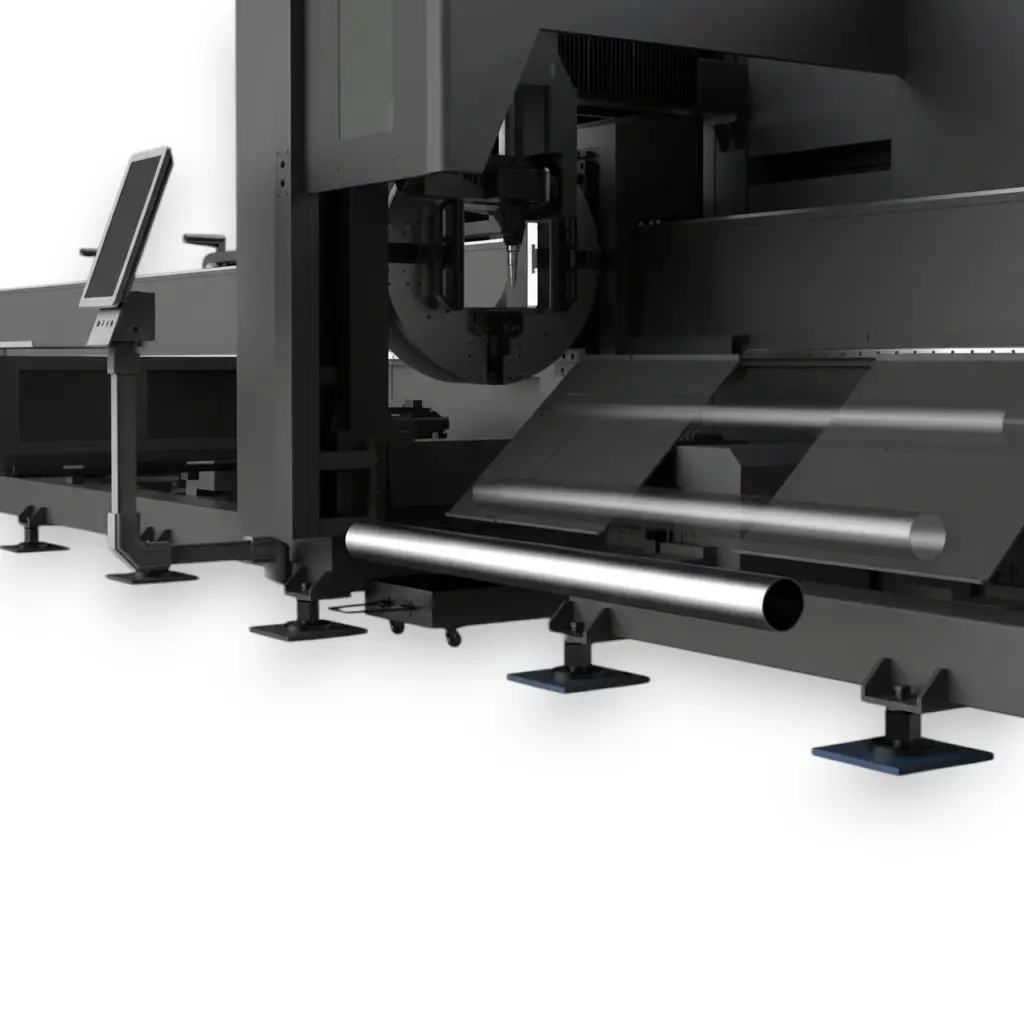

Red Laser RT-6024

Cambie completamente su forma de diseñar y producir con nuestra máquina de corte de tubo de carga manual, pensada para ofrecer rapidez, precisión y simplicidad.

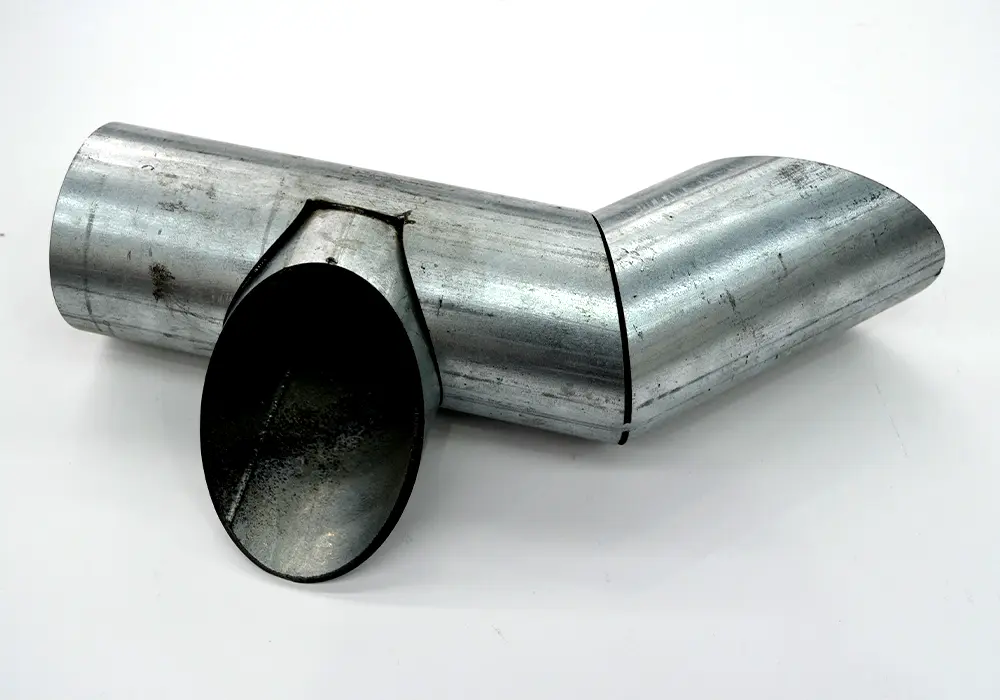

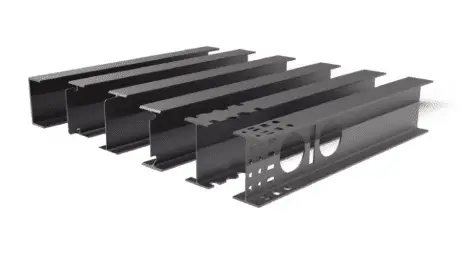

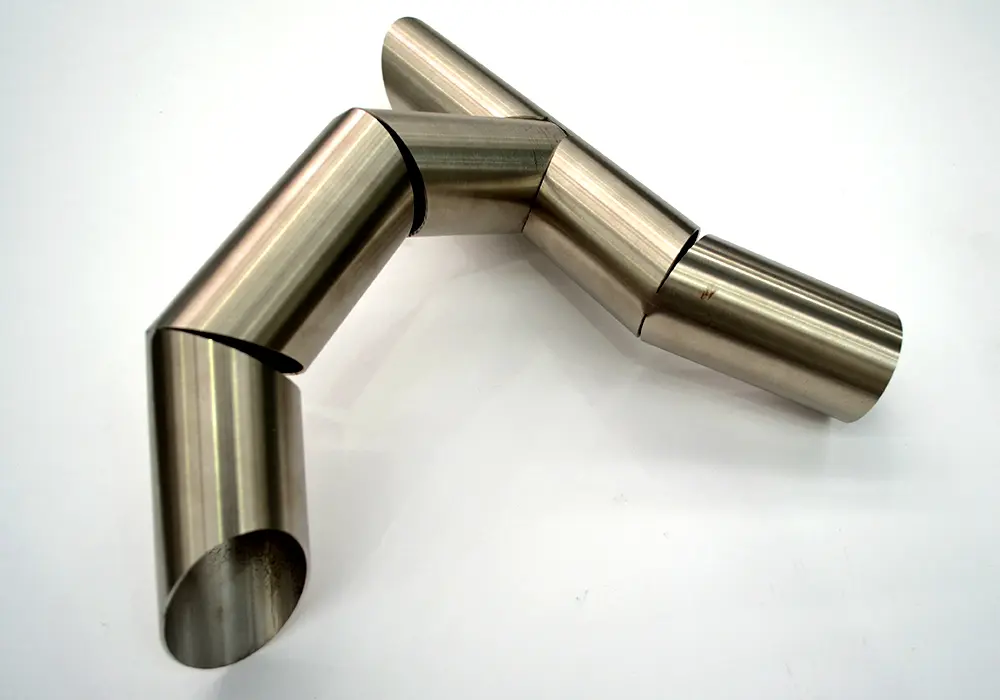

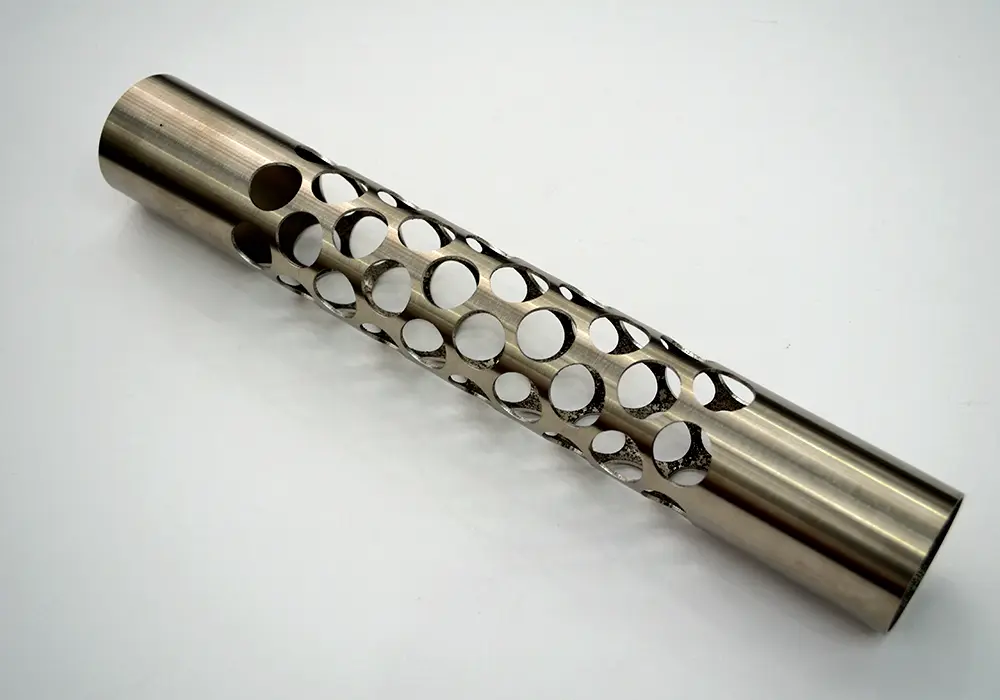

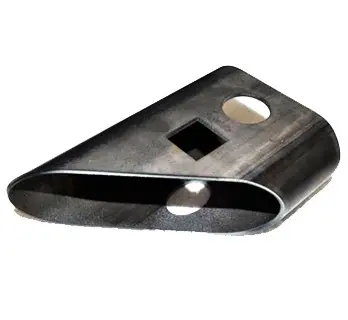

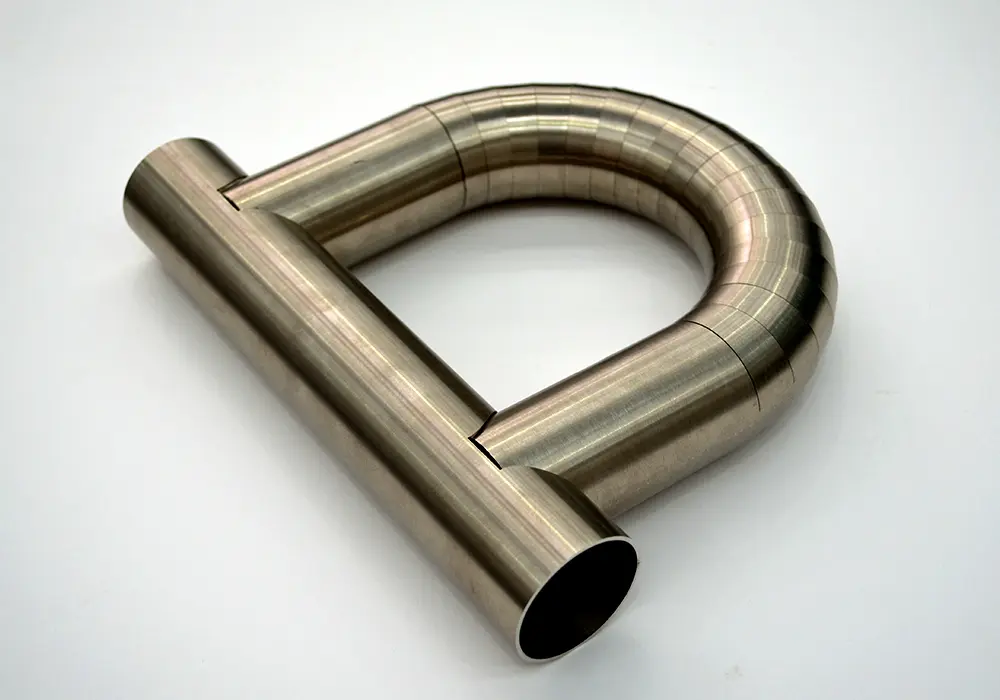

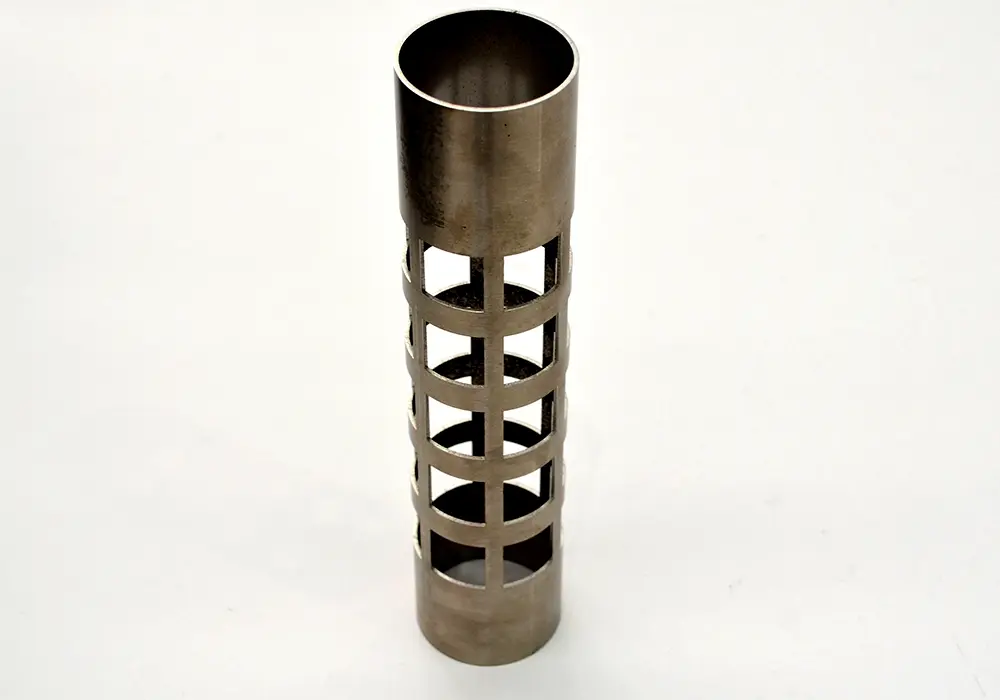

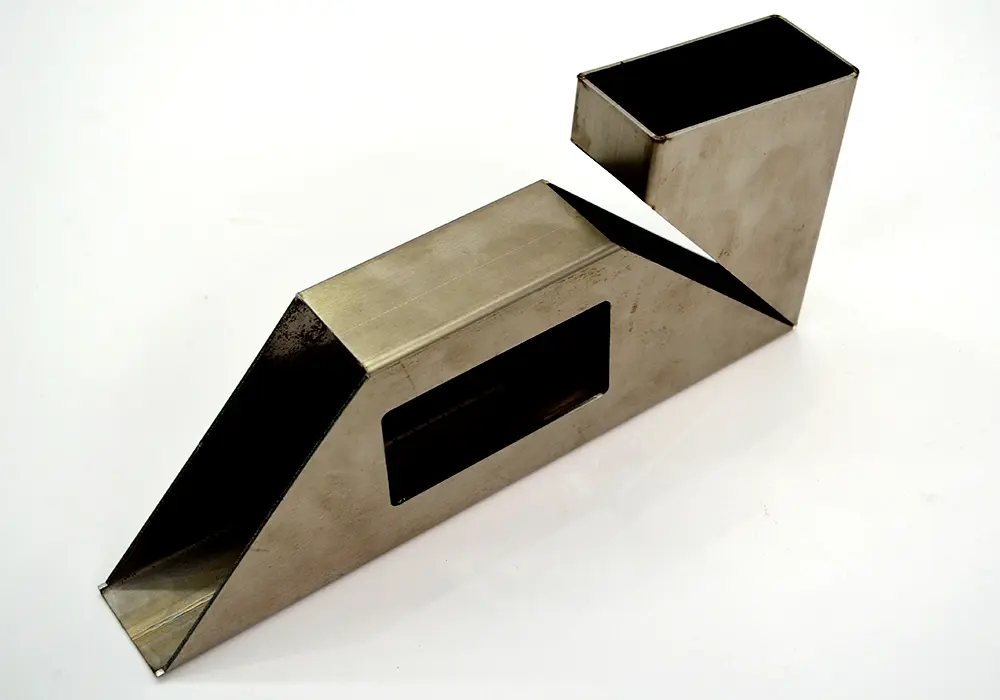

Corte profesional no solo para secciones circulares o redondas, sino también para perfiles I, H, C y extrusiones personalizadas.

Nuestro software le permite diseñar piezas 3D desde cero o importar diseños 3D de estructuras complejas, modificar los componentes, trayectoria y secuencia de corte.

También disponible con cabezal de 5 ejes para cortes hasta 45° y biselados.

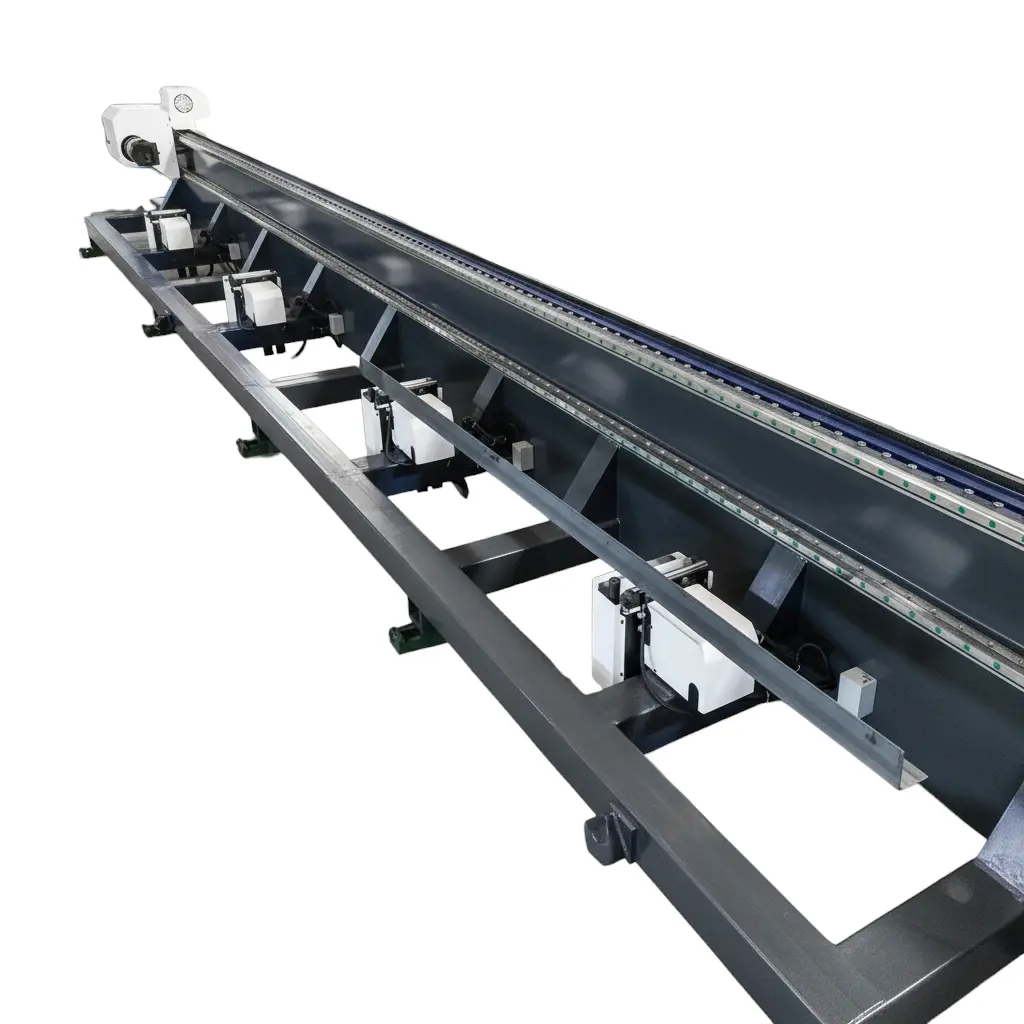

Los soportes automáticos fraccionados mantienen el tubo estable durante la carga y el proceso de corte, mientras la cabina cerrada alrededor del cabezal protege al operario y mantiene el entorno limpio.

ESPECIFICACIONES
FUNCIONES

PARAMETROS

ESPECIFICACION

Potencia Láser

1,5kW, 3kW, 6kW

Longitud máx. pieza acabada

6300mm (Opcional 9300mm)

Longitud mín. retal

100mm

Diámetro máx. Tubo

20-240mm

Peso máximo de tubo

500kg

Dimensiones máquina

9450 x 1920 x 2515 mm
(opcion 9m = 12450mm largo)

Fuente Láser

MAX, Raycus o IPG

Cabezal láser

BOCI BLT421T (Predeterminado, otros modelos como opción)

Velocidad max. movimiento

60m/min

Aceleración

1,5G

Sistema de Ejes

Sistema de piñón y cremallera YYC, servomotores YASKAWA, guias lineales HIWIN

Precisión de posicionamiento

0,03 mm

Precisión de re-posicionamiento

0,02 mm

Ancho de corte mínimo

0,1 mm

Software de control

CNC BOCHU FSCUT 5000B
Software de Diseño offline Tubes-T incluido
Software de ejecución: TubePro

Formato gráficos compatible

Ai, DXF, PLT, Gerber, Código G, MasterCam, Type3, STEP, STP, IGS, IGES

Software compatible

Autocad, Solidworks, Fusion360, Catia V5, Illustrator, Inventor, CorelDraw...

Equipamiento auxiliar

Unidad de extracción y filtrado, Unidad de refrigeración por agua, Estabilizador de potencia

Requisitos de Potencia

a. Máquina de 1,5 kW = 400v, 20A (3fases + neutro + tierra)
b. Máquina de 3kW = 400v, 40A (3fases + neutro + tierra)
c. Máquina de 6kW = 400v, 63A (3fases + neutro + tierra)

Control de gas

3 canales. Selección de gas de corte y control de presión via software
1x regulador electrónico de O2 para ajuste fino a baja presión.
1x reg. electrónico de alta presión para N2 y aire comprimido

Requisitos de gas

Oxígeno: Pack de 4 botellas mín, Pureza mín. 99,7 %. Presión: 4-10bar
Nitrógeno: Pack de 9 botellas mín. Pureza mín. 99,9 % – Caudal min. 40 m3/h – Presión 18-24 bar
CONSULTE NUESTRAS OPCIONES DE COMPRESORES DE AIRE PARA CORTE CON AIRE

Entorno de trabajo

Temperatura: 0-45 °C, Humedad 5-95 % (sin agua condensada)
