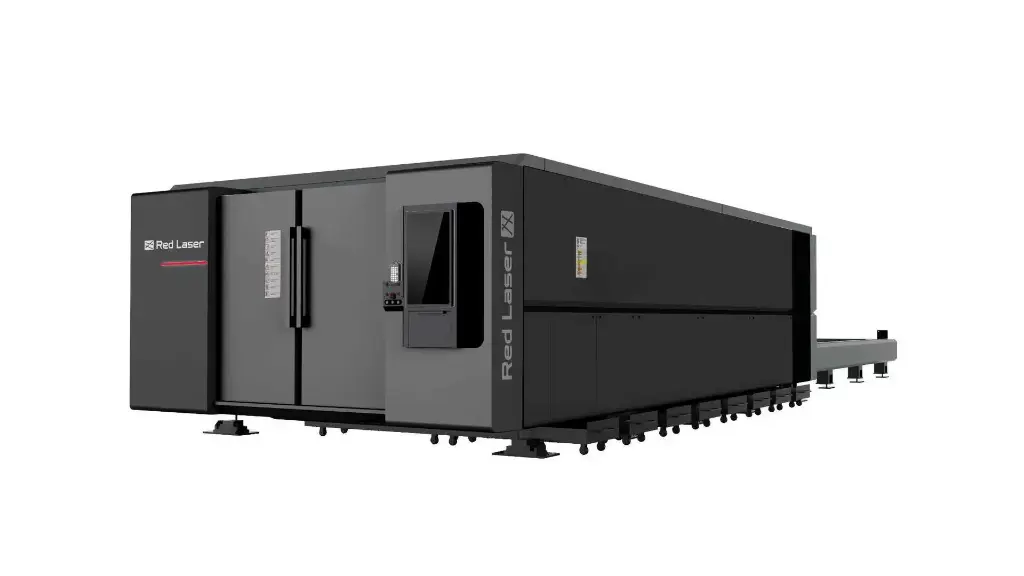

Red Laser RD-6025

La RD-6025 es nuestra versión de gran formato con mesa de corte de 6100x2600mm.

Las ventajas principales con respecto a la versión estándar de 3000x1500mm son el poder procesar piezas más grandes o el poder hacer ciclos más largos procesando hasta 4 planchas de 2400x1200mm a lo ancho de la mesa.

ESPECIFICACIONES
FUNCIONES

PARAMETROS

ESPECIFICACION

Potencia del láser

6kW, 12kW, 20kW (consultar otras potencias)

Dimensiones mesa corte

6100 x 2600 mm

Dimensiones máquina

14 x 3.3 x 2.5 m

Fuente Láser

MAX, Raycus o IPG

Cabezal láser

BOCI BLT441 o BLT642H (Predeterminado, otros modelos como opción)

Velocidad max. movimiento

180 m/min

Aceleración

1.5G

Sistema de Ejes

Sistema de piñón y cremallera YYC, servomotores YASKAWA, sistema de rodamientos lineales HIWIN

Precisión de posicionamiento

0,03 mm

Precisión de re-posicionamiento

0,02 mm

Ancho de corte mínimo

0,1 mm

Software de control

Sistema de control Hypcut 8000E, (Cypcut opcional) que incluye nesting, búsqueda de bordes y protección automática contra choques

Formato gráficos compatible

Archivos gráficos: Ai, DXF, PLT, Gerber...
Código G: MasterCam, Type3, etc.

Software compatible

Illustrator, Photoshop, CorelDraw, Autocad, Solidworks, MasterCam, Fusion360…

Equipamiento auxiliar

Unidad de extracción y filtrado, Unidad de refrigeración por agua, Estabilizador de potencia

Requisitos de Potencia

a. Máquina de 6kW = 63A trifásica 400 V
b Máquina de 12kW = 110A trifásica 400 V
c. Máquina de 20kW = 180A trifásica 400 V

Control de gas

3 canales. Selección de gas de corte y control de presión via software
1x regulador electrónico de O2 para ajuste fino a baja presión.
1x reg. electrónico de alta presión para N2 y aire comprimido

Requisitos de gas

Oxígeno: Pack de 4 botellas mín, Pureza mín. 99,7 %. Presión: 4-10bar
Nitrógeno: Pack de 9 botellas mín. Pureza mín. 99,9 % – Caudal min. 40 m3/h – Presión 18-24 bar
CONSULTE NUESTRAS OPCIONES DE COMPRESORES DE AIRE PARA CORTE CON AIRE

Entorno de trabajo

Temperatura: 0-45 °C, Humedad 5-95 % (sin agua condensada)
