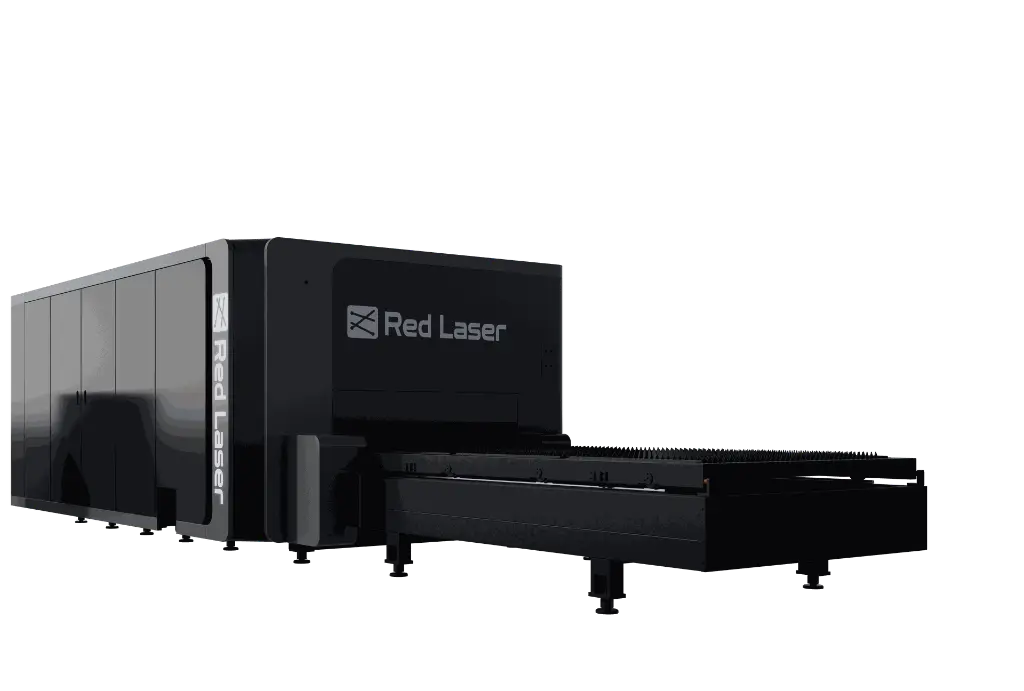

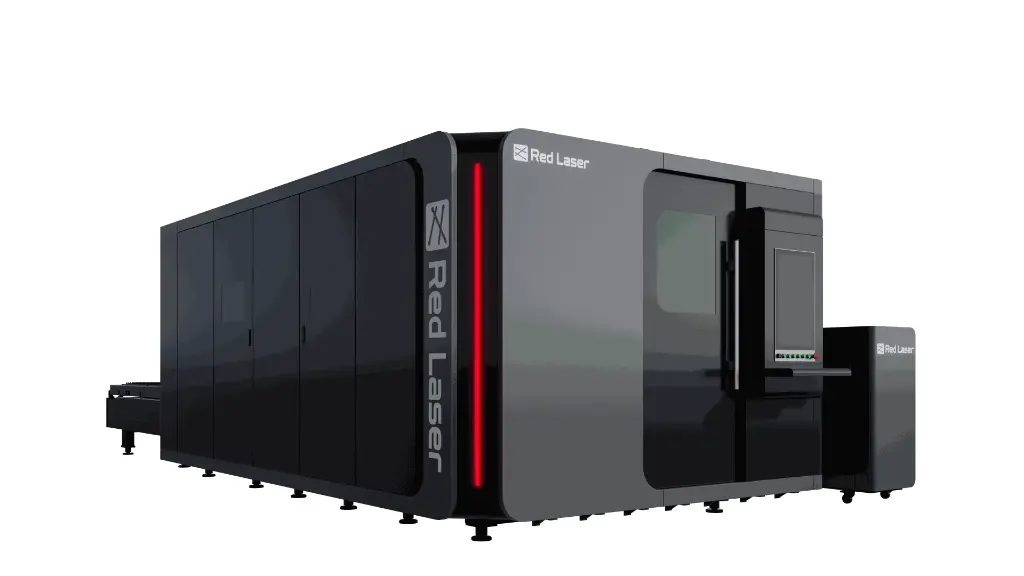

Red Laser RD-3015

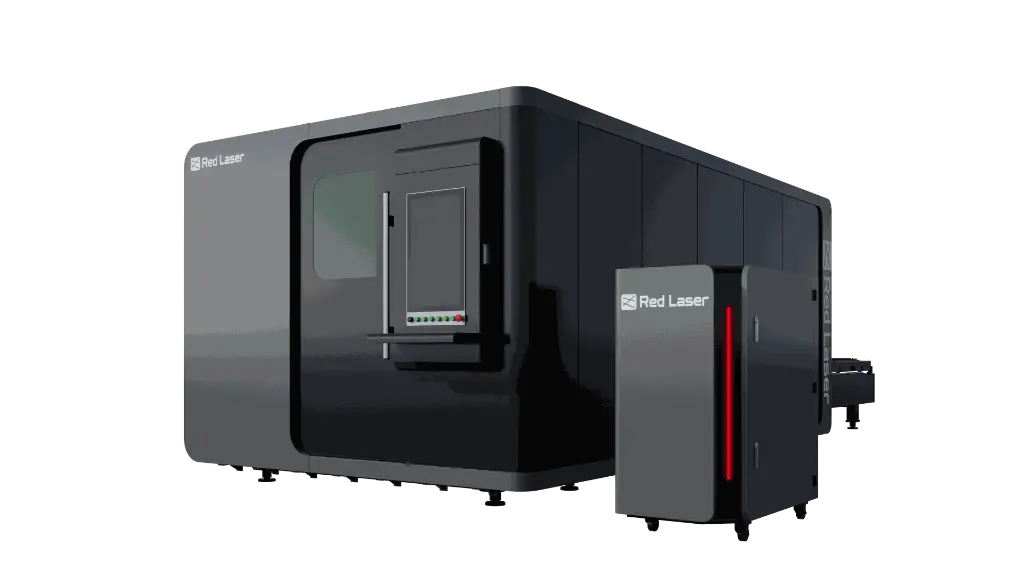

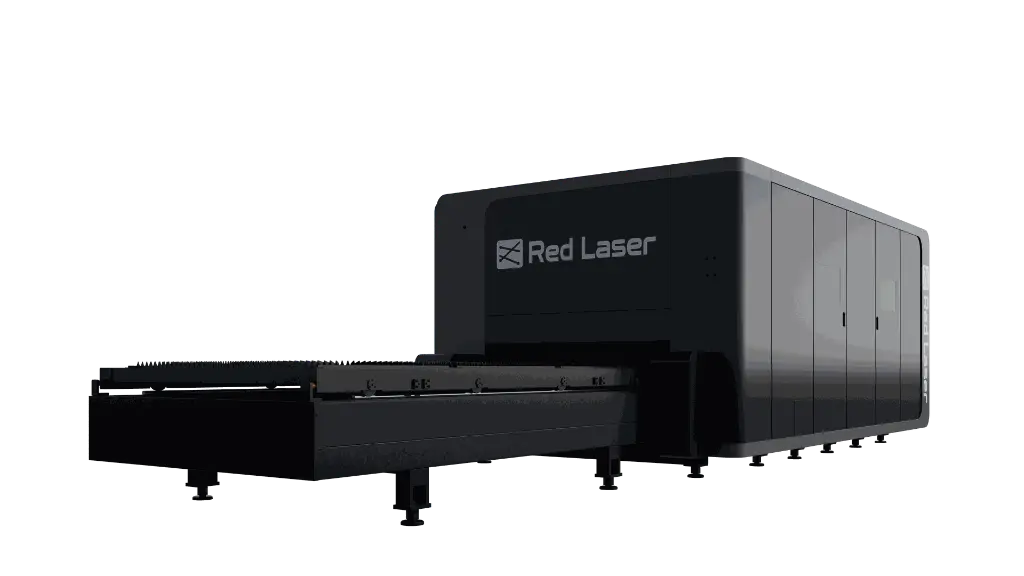

RD-3015: ¡La trabajadora incansable!

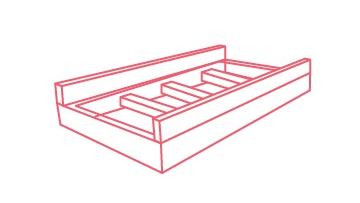

La RD-3015 es nuestra máquina más popular y versátil. Gracias a su intercambiador de pallets, la productividad se duplica en comparación con la serie RS.

Es la elección perfecta tanto para talleres con gran volumen de chapa fina, como para aquellos que trabajan con menores cantidades pero necesitan más tiempo para descargar el producto terminado.

ESPECIFICACIONES
FUNCIONES

PARAMETROS

ESPECIFICACION

Potencia del láser

1,5kW, 3kW, 6kW, 12kW

Dimensiones mesa corte

3050 x 1550 mm

Dimensiones máquina

8800 x 3330 x 2415 mm

Fuente Láser

MAX, Raycus o IPG

Cabezal láser

BOCI BLT421 (Predeterminado, otros modelos como opción)

Velocidad max. movimiento

120 m/min

Aceleración

1.5G

Sistema de Ejes

Sistema de piñón y cremallera YYC, servomotores YASKAWA, sistema de rodamientos lineales HIWIN

Precisión de posicionamiento

0,03 mm

Precisión de re-posicionamiento

0,02 mm

Ancho de corte mínimo

0,1 mm

Software de control

Sistema de control Cypcut 4000E, (Hypcut opcional) que incluye nesting, búsqueda de bordes y protección automática contra choques

Formato gráficos compatible

Archivos gráficos: Ai, DXF, PLT, Gerber...
Código G: MasterCam, Type3, etc.

Software compatible

Illustrator, Photoshop, CorelDraw, Autocad, Solidworks, MasterCam, Fusion360…

Equipamiento auxiliar

Unidad de extracción y filtrado, Unidad de refrigeración por agua, Estabilizador de potencia

Requisitos de Potencia

a. Máquina de 1,5 kW = 20A trifásica 400 V
b. Máquina de 3 kW = 40A trifásica 400 V
c. Máquina de 6kW = 63A trifásica 400 V

Control de gas

3 canales. Selección de gas de corte y control de presión via software
1x regulador electrónico de O2 para ajuste fino a baja presión.
1x reg. electrónico de alta presión para N2 y aire comprimido

Requisitos de gas

Oxígeno: Pack de 4 botellas mín, Pureza mín. 99,7 %. Presión: 4-10bar
Nitrógeno: Pack de 9 botellas mín. Pureza mín. 99,9 % – Caudal min. 40 m3/h – Presión 18-24 bar
CONSULTE NUESTRAS OPCIONES DE COMPRESORES DE AIRE PARA CORTE CON AIRE

Entorno de trabajo

Temperatura: 0-45 °C, Humedad 5-95 % (sin agua condensada)
